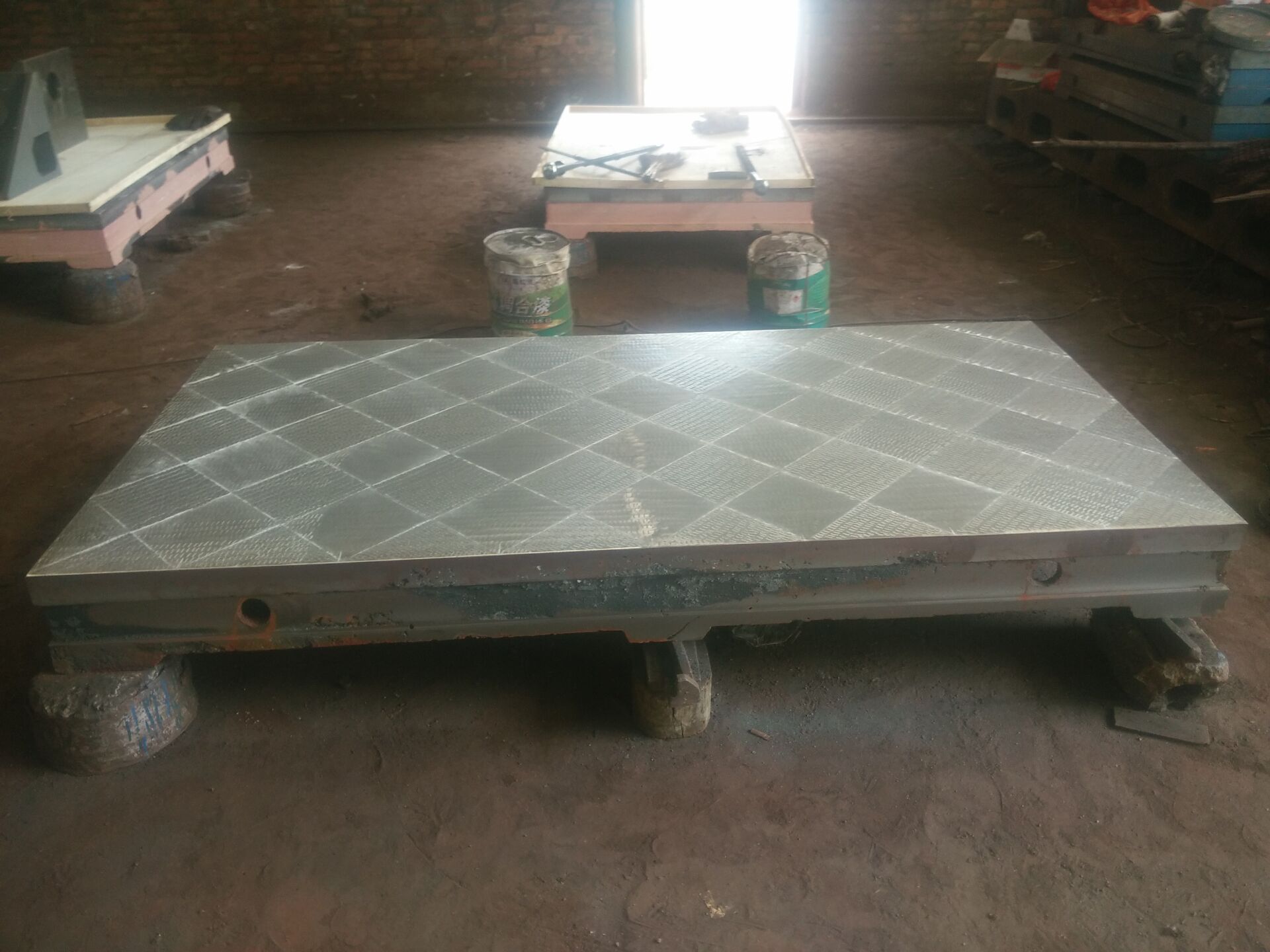

檢驗平臺生產灰鑄鐵件時，必須嚴格控制人爐和人包材料的質量，對其成分、塊度及理化性能必須按要求進行檢查和驗收。

  孕育鑄鐵是一種片狀石墨的灰鑄鐵，只是制造原理同普通鑄鐵不同，增加了孕育過程。在低碳、硅成份的鐵水中加人適量的孕育劑，以抑制其過度石墨化。一般來說，原鐵水的含碳量在2.8～3.0％之間，由于孕育鑄鐵含碳較低，多以爐料中加人足夠數量的廢鋼。硅的含量在0.9～1.5％之間，以便加大孕育劑的加人量，以提高鑄件機械性能。含硫、錳量分別在0.08～0.12％和0.9～1.2％范圍時，若含錳量過高，鑄鐵中則出現滲碳體。含磷量小于0.12％，若其含量高，會影響鑄件強度。
